بُرشة عالية القوة متكاملة لهياكل ثقيلة، دائمة، مع أداء اهتزازي وشد عالي المستوى. تعمل بدون تدريب خاص، وتصميم القفل الميكانيكي الخاص يزيل الحاجة للتشديد الدوري والصيانة.
وقت التركيب
1 ثانية
قوة القص
45.000 رطل
قوة الشد
29.100 رطل
التثبيت السريع
عملية التركيب بسيطة وسريعة للغاية، حيث تستغرق بضع ثوان فقط للانتهاء. لا يحتاج المشغلون إلى تدريب خاص.
ضع البُرشة في الثقب المحفور مسبقًا ثم أدر الياقة على ذيل البُرشة.
01
قم بتشغيل بندق البُرشة، مما يؤدي إلى بدء تشكيل أحد أطراف الجانب الأعمى.
02

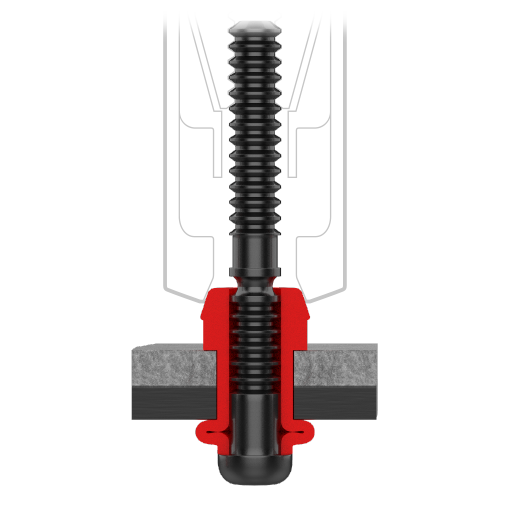

قم بشد الاتصال لتكوين حلقة قفل داخلية.
03

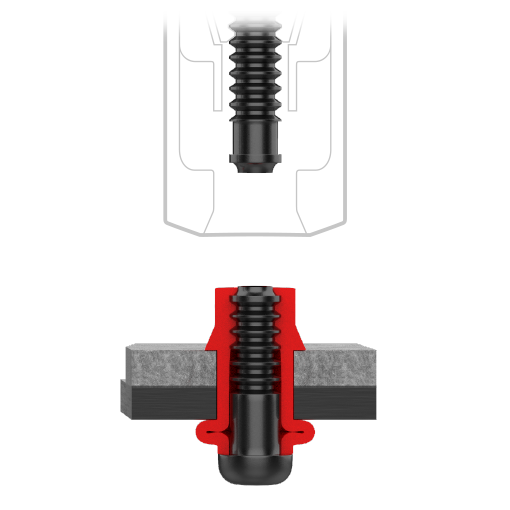

افصل ذيل البُرشة لإكمال التثبيت.
04
تطبيقات
البُرشة عالية القوة توفر أكثر نتائج تثبيت آمنة وموثوقة.
- معدات عسكرية
- معدات التعدين
- تجميع وحدات الألواح الشمسية
- الآلات الزراعية
- تعليقات السيارات
- تجميع مركبات السكك الحديدية
- مرافق متنزهات الألعاب
متينة وآمنة وسهلة التركيب، توفر تثبيت عالي القوة على مستوى احترافي.
بُرشة تثبيت عالية القوة الخاصة PADOM
الريفيتات العمياء
Uploaded 07/07/2023
|
PATTA Marketing
بُرشة عالية القوة متكاملة لهياكل ثقيلة، دائمة، مع أداء اهتزازي وشد عالي المستوى. تعمل بدون تدريب خاص، وتصميم القفل الميكانيكي الخاص يزيل الحاجة للتشديد الدوري والصيانة.
المواصفات الفنية
جسم من الفولاذ المنخفض الكربون المجلفن + ذيل من الفولاذ المتوسط الكربون مضاد للصدأ.

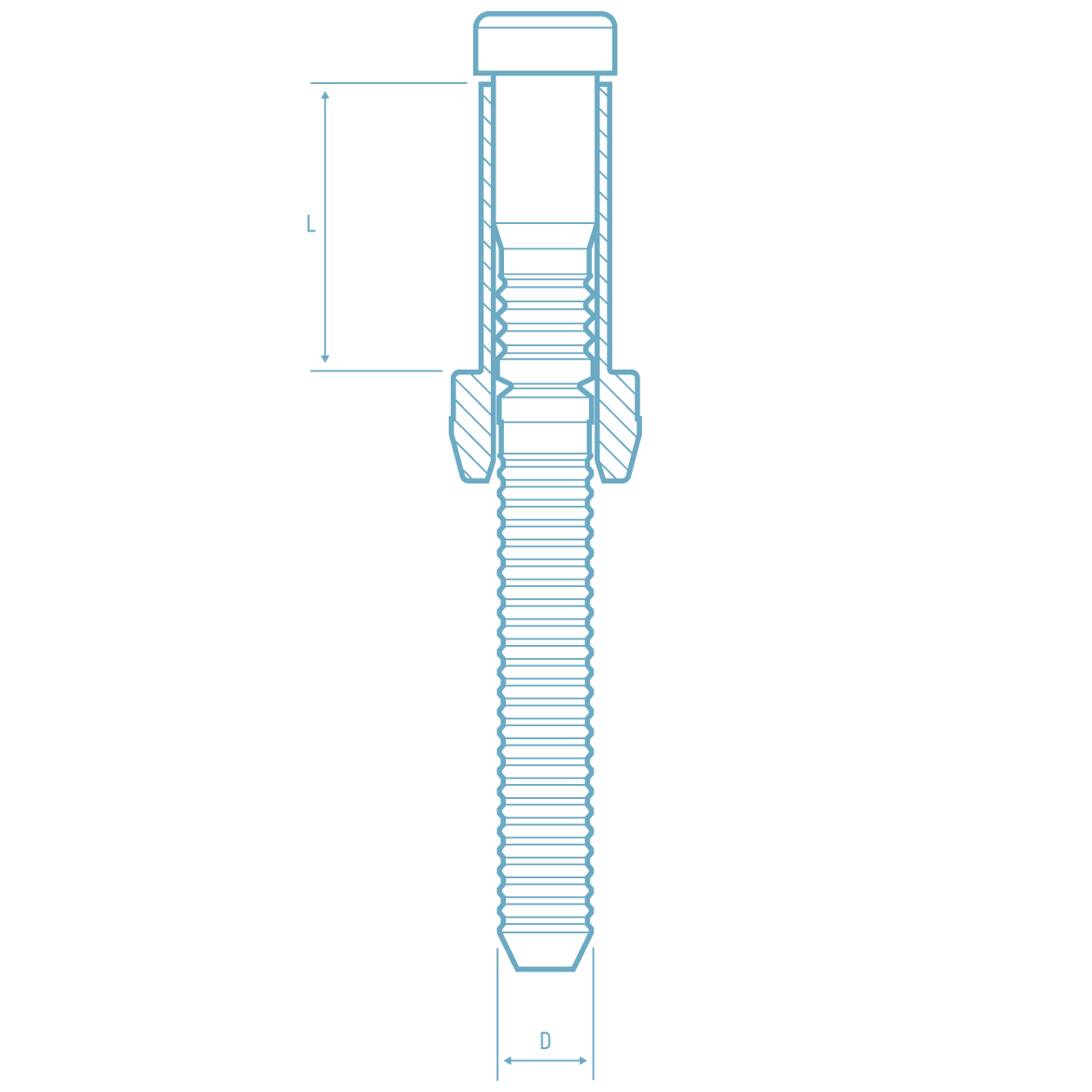

PADOM الأحجام المتاحة
| القطر (D) | الإمساك | القص | المقاومة للشد |
|---|---|---|---|
| 8,0 Ø 8,8~9,3 | 4,8 - 7,9 | 35.808N (8.050lbs) | 23.131N (5.200lbs) |
| 6,4 - 9,5 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 8,0 - 11,1 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 11,1 - 14,3 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 14,3 - 17,5 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 17,5 - 20,6 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 20,6 - 23,8 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 23,8 - 27,0 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 9,6 Ø 10,5~11,0 | 4,8 - 7,9 | 49.375N (11.100lbs) | 32.250N (7.250lbs) |
| 8,0 - 11,1 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 11,1 - 14,3 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 14,3 - 17,5 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 17,5 - 20,6 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 20,6 - 23,8 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 23,8 - 27,0 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 27,0 - 30,1 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 30,2 - 33,3 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 12,7 Ø 13,9~14,8 | 6,4 - 9,5 | 89.632N (20.150lbs) | 57.827N (13.000lbs) |
| 9,5 - 12,7 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 12,7 - 15,9 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 15,9 - 19,1 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 19,1 - 22,2 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 22,2 - 25,4 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 25,4 - 28,6 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 28,6 - 31,8 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 31,8 - 34,9 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 35,0 - 38,1 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 38,1 - 41,3 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 16,0 Ø 17,4~18,5 | 6,4 - 12,7 | 126.774N (28.500lbs) | 91.189N (20.500lbs) |
| 12,7 - 19,1 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 19,1 - 25,4 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 25,4 - 31,8 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 31,8 - 38,1 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 19,0 Ø 21,0~22,2 | 6,4 - 12,7 | 200.615N (45.100lbs) | 129.443N (29.100lbs) |
| 12,7 - 19,1 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 19,1 - 25,4 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 25,4 - 31,8 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 31,8 - 38,1 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 38,1 - 44,5 | 200.615N (45.100lbs) | 129.443N (29.100lbs) |
| القطر (D) | الإمساك | القص | المقاومة للشد |
|---|---|---|---|
| 5/16 Ø 0,37 | 0,20 - 0,31 | 35.808N (8.050lbs) | 23.131N (5.200lbs) |
| 0,26 - 0,37 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 0,31 - 0,43 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 0,43 - 0,55 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 0,55 - 0,69 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 0,69 - 0,81 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 0,81 - 0,94 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 0,94 - 1,59 | 35.808N (8.050lbs) | 23.131N (5.200lbs) | |
| 3/8 Ø 0,43 | 0,20 - 0,31 | 49.375N (11.100lbs) | 32.250N (7.250lbs) |
| 0,31 - 0,43 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 0,43 - 0,55 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 0,55 - 0,69 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 0,69 - 0,81 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 0,81 - 0,94 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 0,94 - 1,59 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 1,06 - 1,18 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 1,18 - 1,32 | 49.375N (11.100lbs) | 32.250N (7.250lbs) | |
| 1/2 Ø 0,58 | 0,26 - 0,37 | 89.632N (20.150lbs) | 57.827N (13.000lbs) |
| 0,37 - 0,49 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 0,49 - 0,63 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 0,63 - 0,75 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 0,75 - 0,87 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 0,87 - 1,00 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 1,00 - 1,12 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 1,12 - 1,26 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 1,26 - 1,38 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 1,38 - 1,50 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 1,50 - 1,63 | 89.632N (20.150lbs) | 57.827N (13.000lbs) | |
| 5/8 Ø 0,73 | 0,26 - 0,51 | 126.774N (28.500lbs) | 91.189N (20.500lbs) |
| 0,51 - 0,75 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 0,75 - 1,00 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 1,00 - 1,26 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 1,26 - 1,50 | 126.774N (28.500lbs) | 91.189N (20.500lbs) | |
| 3/4 Ø 0,87 | 0,26 - 0,51 | 200.615N (45.100lbs) | 129.443N (29.100lbs) |
| 0,51 - 0,75 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 0,75 - 1,00 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 1,00 - 1,26 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 1,26 - 1,50 | 200.615N (45.100lbs) | 129.443N (29.100lbs) | |
| 1,50 - 1,75 | 200.615N (45.100lbs) | 129.443N (29.100lbs) |
PADOM كتالوج المنتجات
PDF 1.33 Mb
