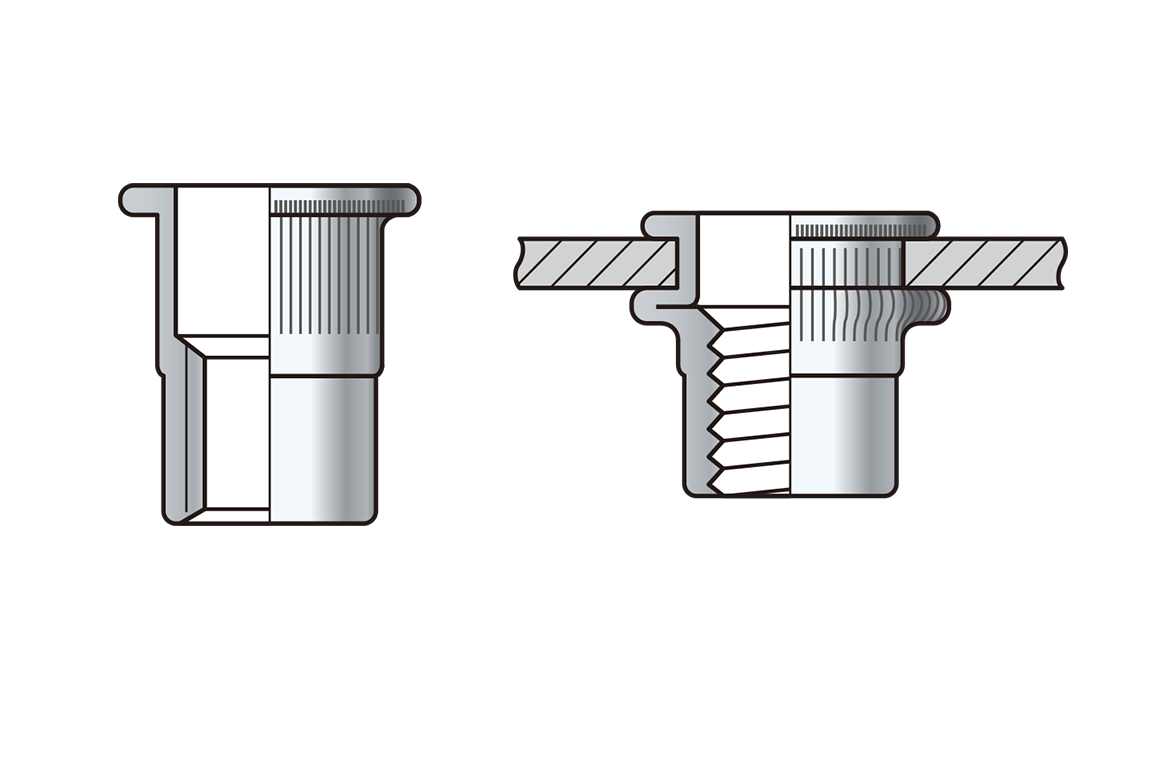

平頭/花齒拉帽/開口型

平頭/花齒拉帽/開口型

產品功能

高負載,高組裝力



平頭設計適用於高負載應用。花齒拉帽適用於高扭力應用


應用
  • 適用於鋁和塑料等柔軟材料
材料與設置

物料

  • 不銹鋼



設置



影片
拉帽
01分 48秒
技術規範

平頭/花齒拉帽/開口型



尺寸(mm)

直徑 (d) 長度 (L) 孔徑Ø 握力範圍 (e) dk do
M4 11.3
12.5
6.1
(.240)
0.5 - 2.5
2.5 - 3.5
0.8
(.031)
9.3
(.366)
M5 12.5
13.5
7.1
(.280)
0.5 - 2.5
2.5 - 3.5
1.0
(.039)
10.3
(.408)
M6 15.0
16.5
9.1
(.358)
0.5 - 2.5
2.5 - 4.0
1.5
(.059)
12.3
(.484)
M8 17.0
18.5
11.1
(.437)
1.0 - 2.5
2.5 - 4.0
1.5
(.059)
14.3
(.563)
