鍍鋅螺絲還是達克羅螺絲？選錯塗層可能讓高強度螺絲提早失效

表面處理為扣件提供防腐蝕保護，避免鏽蝕削減螺紋截面積、降低夾緊力。

選用時應綜合評估使用環境、耐蝕要求與扣件強度等級。高強度螺絲與鑽尾螺絲因硬度較高，另須考量表面處理製程對氫脆風險的影響。

一、鍍鋅螺絲的鹼性與酸性製程

鍍鋅螺絲具備成本低、外觀均勻的優點，是應用最廣的扣件產品。依鍍液系統不同，電鍍鋅可分為酸性鍍鋅與鹼性鍍鋅，兩者特性比較如下。

鹼性鍍鋅目前已廣泛應用於扣件產業。10.9級以上的高強度螺絲若採用鍍鋅處理，建議選擇鹼性鍍鋅，並於電鍍後依ISO 4042執行除氫烘烤。

二、達克羅螺絲適用高強度扣件

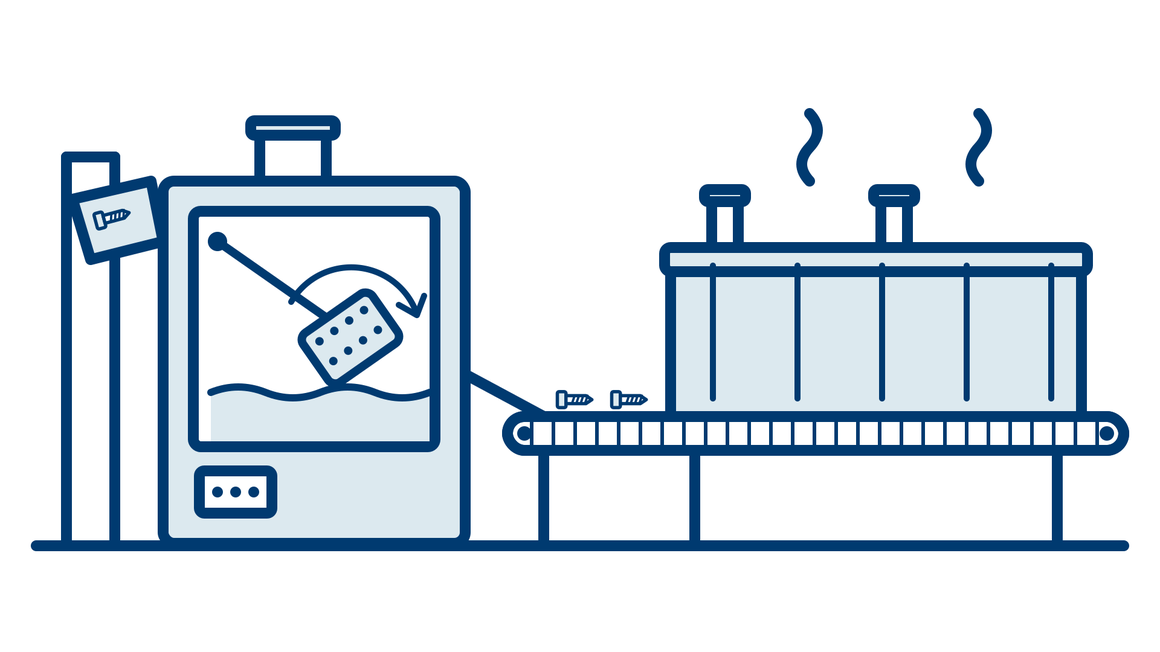

達克羅（Dacromet）為鋅鋁片塗層，製程為浸塗、離心甩乾後進入固化爐烘烤成膜。由於不經酸洗與電解，達克羅螺絲的氫脆風險極低，耐蝕性亦普遍優於鍍鋅螺絲，廣泛應用於高強度螺絲與汽車零件。Geomet等鋅片塗層亦屬同類製程。

三、熱浸鍍鋅螺絲與磷酸鹽處理

熱浸鍍鋅螺絲是將扣件浸入熔融鋅液形成厚鍍層，適用於戶外鋼構與基礎建設。由於鍍層較厚，搭配螺帽時須考量螺紋間隙。磷酸鹽處理則於表面形成磷化膜並上油，提供基礎防鏽與潤滑功能，適用於室內環境或作為塗裝底層。

四、鑽尾螺絲的表面處理選用

鑽尾螺絲經滲碳處理後表層硬度高，常見的表面處理包括鍍鋅與鋅片塗層。用於屋頂、外牆等戶外結構時，建議優先考量耐蝕性較佳的塗層；若採用鍍鋅處理，則須確實執行除氫烘烤。

五、耐蝕性能驗證

各類表面處理的耐蝕性能，一般以鹽霧測試進行比較。測試依ISO 9227等標準執行，以白鏽與紅鏽出現前的時數作為判讀依據。比較不同處理方式時，須確認採用相同的測試標準與條件，並搭配實際使用環境與預期壽命評估。

PATTA深耕扣件產業逾40年，從需求確認、品質檢驗與測試，到量產與全球交付，皆以一致的品質標準管理。若您正在評估鍍鋅螺絲、達克羅螺絲或其他表面處理方案，歡迎透過PATTA官方諮詢頁面與我們聯繫，我們將依您的應用環境提供合適的建議。

👉 官方諮詢：https://www.patta.com/contact/

六、常見問題（FAQ）

Q1：鍍鋅螺絲與達克羅螺絲有何差異？
A：鍍鋅螺絲須經酸洗與電解，製程中會產生氫；達克羅螺絲以浸塗及烘烤成膜，不經電解，氫脆風險極低，耐蝕性亦普遍較佳。

Q2：高強度螺絲適合鹼性鍍鋅還是酸性鍍鋅？
A：建議採用鹼性鍍鋅。鹼性鍍層於螺紋各部位的厚度較均勻，除氫烘烤時氫亦較易排出，有助於降低氫脆風險。

Q3：熱浸鍍鋅螺絲適合哪些用途？
A：熱浸鍍鋅螺絲鍍層厚、耐候性佳，適用於戶外鋼構與基礎建設。因鍍層較厚，搭配螺帽時須考量螺紋間隙。
