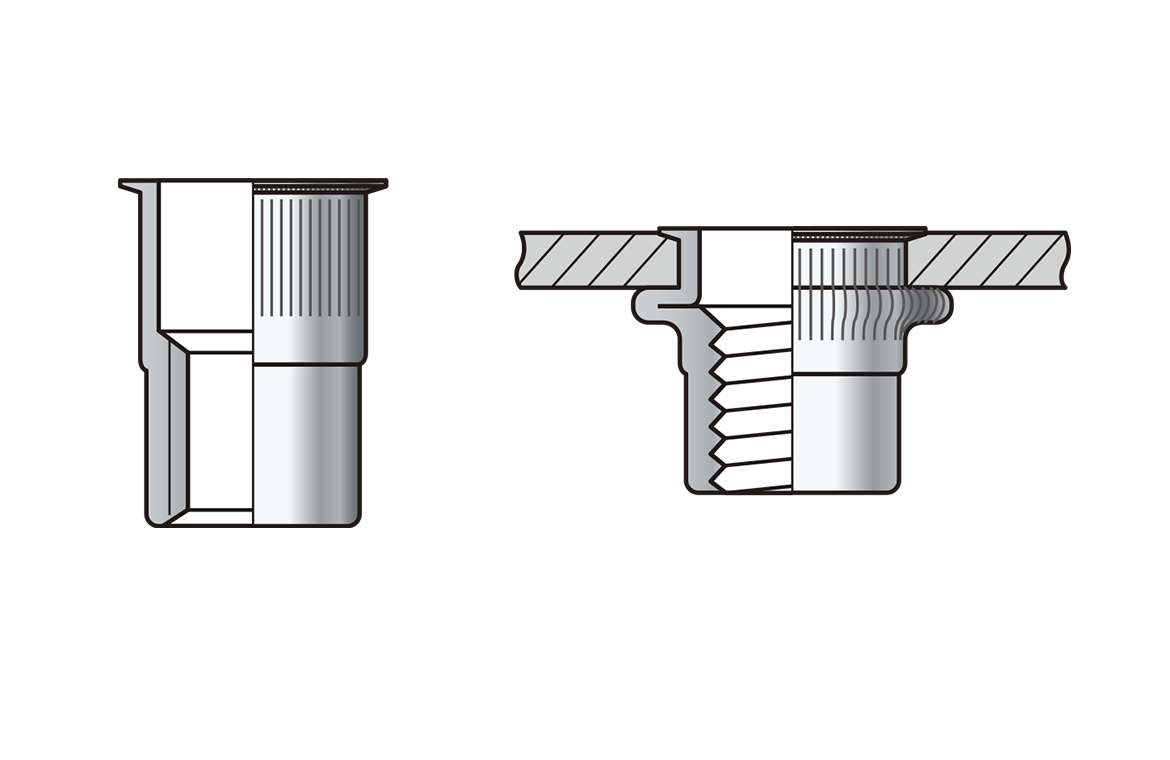

花齒拉帽/開口端減少頭部/圓形主體

花齒拉帽/開口端減少頭部/圓形主體

產品功能

保持安裝組件表面之平坦和平滑



花齒拉帽適用於高扭力應用。無需特殊孔準備。


應用
  • 適用於高扭力應用
材料與設置

物料

  • 不銹鋼



設置



影片
拉帽
01分 48秒
技術規範

減少頭部/圓形+花齒/開放式



尺寸(mm)

直徑 (d) 長度 (L) 孔徑Ø 握力範圍 (e) dk do
M4 11.0
12.0
6.1
(.240)
0.5 - 2.5
2.5 - 3.5
0.5
(.020)
7.0
(.276)
M5 12.0
13.0
7.1
(.280)
0.5 - 2.5
2.5 - 3.5
0.6
(.023)
8.0
(.315)
M6 14.0
15.5
9.1
(.358)
0.5 - 2.5
2.5 - 4.0
0.6
(.023)
10.0
(.394)
M8 17.0
18.5
11.1
(.437)
1.0 - 2.5
2.5 - 4.0
0.8
(.031)
12.0
(.472)
